Água em fervura ou gelo, apesar de suas temperaturas serem medidas em graus
Celsius aqui no Brasil, são água, mas em comportamentos distintos. Assim como
resistência e impedância serem comportamentos medidos em Ohm, também são
distintas.
Para lembrar, até mesmo resistor e resistência não é a mesma coisa.
Resistência é oposição à passagem de corrente – um fenômeno elétrico. Resistor é um
componente que detém este efeito, de um valor medido e conhecido. A ele é aplicado
a lei de Ohm. V = R.I logo R = V/I.
Além de tudo, resistência ser um fenômeno físico, ou seja, não da pra tocar na
resistência, e sim no componente resistor, a impedância se dá da mesma forma.
Ambas grandezas são resistência à passagem da corrente, por isto então a unidade
de medida é o ohm.
Entretanto, impedância é uma oposição à passagem de corrente, que se
manifesta em componentes reativos quando percorridos por uma corrente alternada.
Se não há corrente, ou se ela não é alternada, não há impedância! Somente será
também se a corrente alternada estiver percorrendo indutores e capacitores – ou seja,
Componentes REATIVOS.
Indutores e capacitores são medidos, respectivamente em Henry e Faraday,
mas e a impedância, onde fica?
Cada indutor ou capacitor tem uma grandeza física associada a eles quando
submetidos à corrente alternada (por serem reativos). Eis que surgem as reatâncias
indutivas e capacitivas, respectivamente. Expressas em ohm, já que essa reatância é a
manifestação da oposição de passagem de corrente em relação à corrente alternada.
Um resistor puro, não tem impedância, se exposto a corrente alternada?
Neste caso, não haverá diferença, não sendo ele um componente reativo, resistência e
impedância apresentam mesmo valor.
Já em componentes reativos, apresentam um valor composto de um número
real e um número imaginário, que são a formação da impedância:
Onde: Z é impedância, composta de: R – resistência e jX – Reatância ( x reatância em ohms
e j a unidade imaginária) .

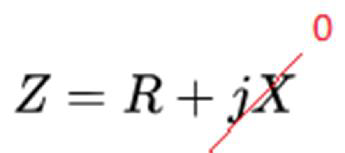

Lembrando-se do resistor, que não apresenta reatância e sua impedância é
igual à resistência:
Vamos aos capacitores e indutores!

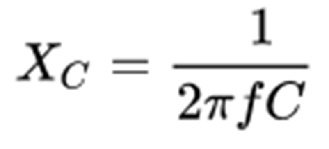

Reatância capacitiva:
Onde: X é reatância, C capacitância em Faraday, π é próximo a 3,1416, f a frequência
em hertz.
Reatância indutiva:
Onde: X é reatância, L é indutância em Henrys, π é próximo a 3,1416, f a frequência em
hertz.
Exemplo:
Ao medir um alto-falante de 8 ohms com o multímetro
encontraremos um valor mais baixo, menos até de 1 ohm. Quando usamos um
multímetro na escala de ohms para medir um alto-falante, estamos medindo apenas a
sua resistência ôhmica, ou seja, a resistência que o fio da bobina apresenta em relação
a uma corrente contínua que é a que circula entre as ponteiras de prova do
multímetro. A impedância, por outro lado, é a oposição apresentada à passagem de
uma corrente alternada, ou seja, um sinal.
Não medimos a impedância com o multímetro. Os valores de resistência
ôhmica encontrados para dispositivos como transformadores, alto-falantes e bobinas
são muito menores que sua impedância real, aplicando-se tão somente na resistência
do fio de sua composição.
Saudações,
Marcio S. Medeiros
PY1MSM
